VP 516 - Prefabrik Ev

VP 516 - Prefabrik Ev

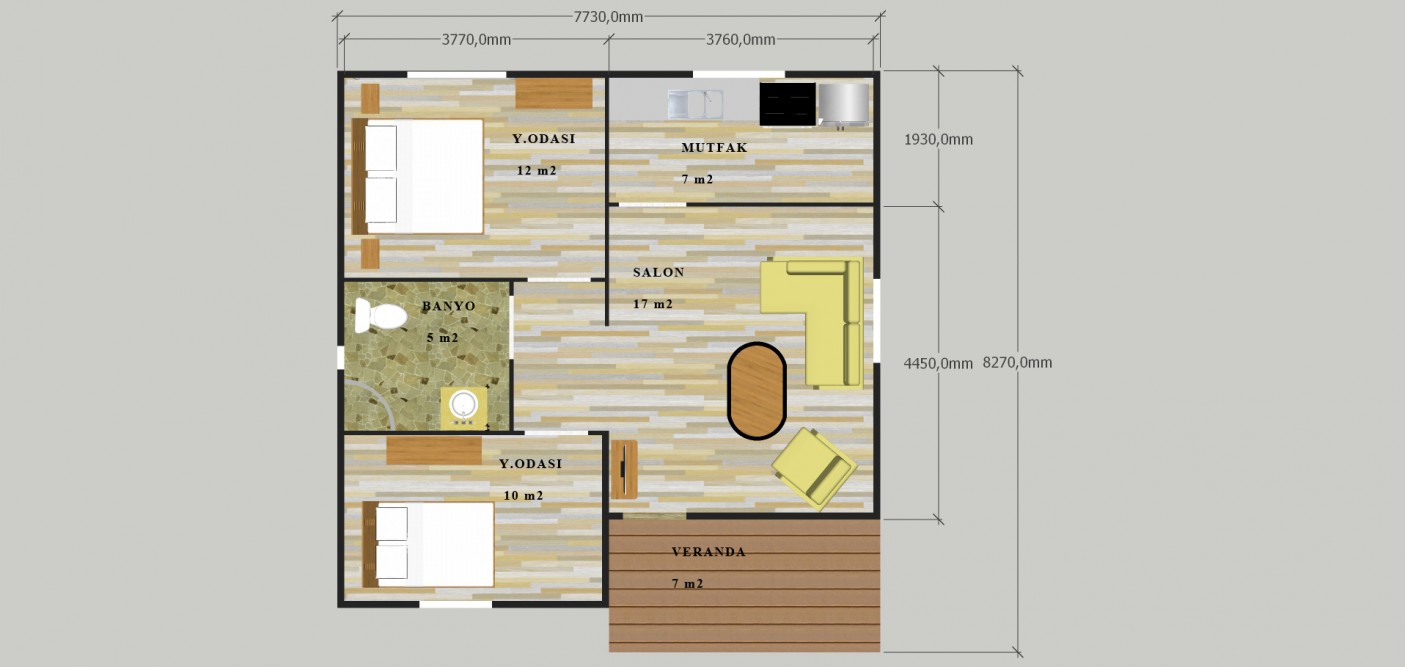

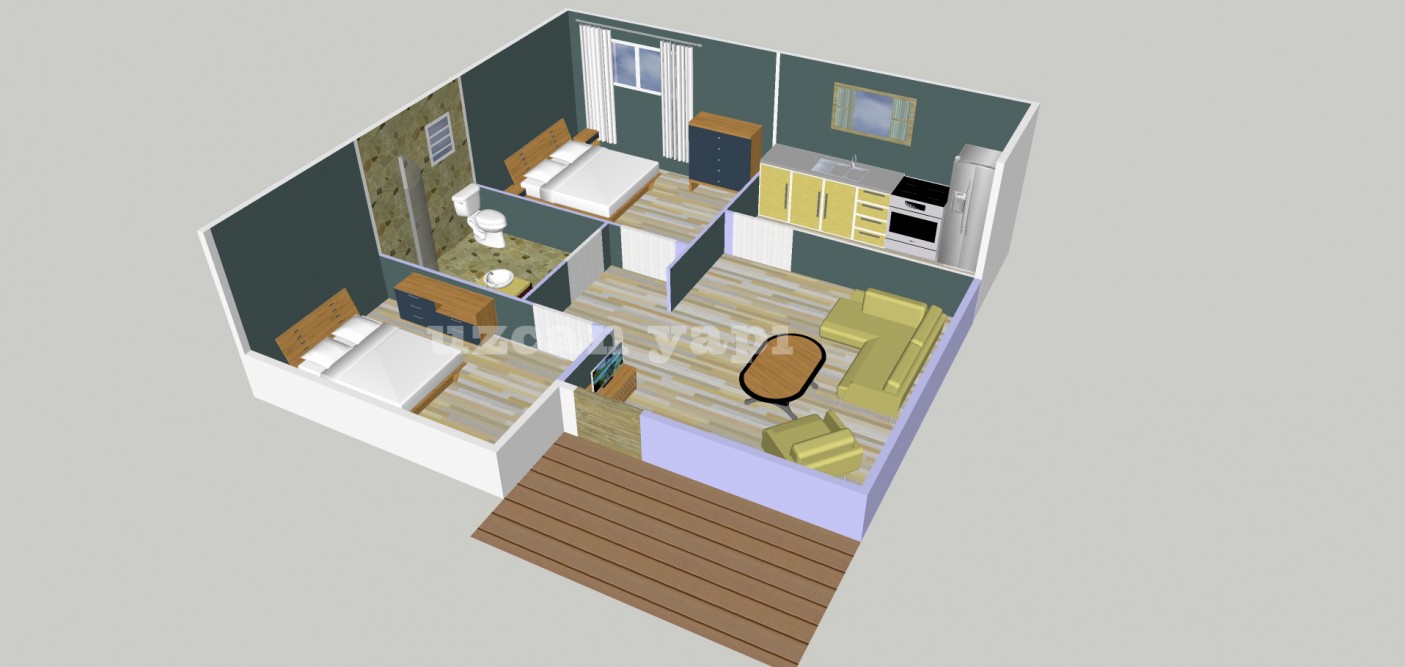

55.00m2 + 7.00m2 Veranda Tek Katlı Prefabrik Konut.
763

Proje Detayları

  • Proje Tipi: Tek Katlı Prefabrik
  • Proje Kodu: VP 516
  • Proje Alanı: 55,00m2 + 7,00m2
  • Teslim Süresi: 15 Gün
Paylaş:
Salon Sayısı (Adet) 1
Oda Sayısı (Adet) 1
Mutfak Sayısı (Adet) 1
Banyo Sayısı (Adet) 1
Balkon Sayısı (Adet) 1
Kat Sayısı (Adet) 1
Bina Yüksekliği (cm) 300
İç Duvar Kalınlığı (cm) 10
Dış Duvar Kalınlığı (cm) 10
Elektrik Tesisatı
Sıhhi Tesisat
Dış Cephe
Çatı Kaplama
Köşe Kaplama
Pencereler
İç Kapılar
SİSTEMİN TANIMI İmalatlar 80 kg/m² karyükü, 90 km/saat rüzgar hızı, birinci derece deprem şartları ve üç iklim bölgesi esas alınarak üretilmektedir.
Çelik Malzeme : ST 37
Hesap Kriteri : TS 648, TS 498 , TS 11372
Betopan : TSEN 634-2
Cam Yünü : TS 901 , DIN 18165
Polistren Köpük : TS 7316 , 16 Dansite
TAŞIYICI SİSTEM (GALVANİZ ) Galvaniz Sacdan çekilmiş özel u profiller ile yapılan taşıyıcı makaslar , yine galvaniz sac dan çekilmiş omega aşıklardan meydana gelen çelik iskelet taşıyıcı vasifesi görür.Bina boyunca her 125 cm de bir çelik makas vardır.Bağlantılar cıvata ve somun ile yapılır. Defalarca sökülüp tekrar montaj özelliği vardır.
YAPISAL ÇELİK Prefabrik bina malzem kesit tayini Sap 2000 hesap yöntemiyle yapılar Auto CAD programında çizilip resimler halinde imalat verilir.İmalat gazaltı kaynak makinaları ile yapılır. Galvaniz olmıyan sadece çatı makasları yağdan arıntırılıp çift kat epoxi esasalı boya ile boyanır.
ÇATI KAPLAMA KAPLAMA Naturel Galvaniz Tarpez Sac, Kırmızı Ondulin veya Shingle çakılır.
MAKAS Galvaniz sacdan ROLFORM makinasından çekilmiş özel U profil.
AŞIKLAR Özel bükümlü omega galvaniz sacdan yapılır.
SAÇAKLAR 20 cm genişliğinde özel bükümlü galvaniz sac ile kaplanır.
DERE Pvc Kare yağmur dereleri ve inişleri
ASMA TAVAN KAPLAMA Normal Mekan 12 mm Kalınlığında Alçıpan Levha
Islak Mekan 8 mm Kalınlığında Betopan
TERLEME ÖNLEYİCİ Makas altı omegalar plastik kapak ile kapatılır.
BİRLEŞİM ELEMANLARI Birleşme elemanları elektrostatik boyalı alüminyum.
İZOLASYON 80 mm Kalınlığında Rulo camyünü
DIŞ DUVARLAR H:2500 /2800 / 3000mm DIŞ YÜZEY 8 mm Kalınlığında Çimentolu Yonga Levha (Betopan)
İÇ YÜZEY 8 mm Kalınlığında Çimentolu Yonga Levha (Betopan)
BİRLEŞİM ELEMANLARI Galvaniz sacdan ROLFORM makinası ile tek malzemeden çekilir.
İZOLASYON 40 / 80 mm Kalınlığında 16 Dansti B:1 Alev Yürümez Polistren Köpük
İÇ DUVARLAR H:2500 /2800 / 3000mm DIŞ YÜZEY 8 mm Kalınlığında Çimentolu Yonga Levha (Betopan)
İÇ YÜZEY 8 mm Kalınlığında Çimentolu Yonga Levha (Betopan)
BİRLEŞİM ELEMANLARI Galvaniz sacdan ROLFORM makinası ile tek malzemeden çekilir.
İZOLASYON 40 / 80 mm Kalınlığında 16 Dansti B:1 Alev Yürümez Polistren Köpük
DUVAR BİRLEŞİM ELEMANI BİRLEŞİM ELEMANLARI Birleşim elemanları özel U ve H profilleri GALVANİZ sac malzemeden bükülerek özel kenet sistemi ile birleştirilir. Kenarlarda radius oluştuğundan terleme sonucu paslanma olmaz.
KAPILAR İÇ KAPILAR 80x200cm ebatında metal kasalı olup kanatları çift taraflı AMERİKAN pres kaplamadır.
DIŞ KAPILAR 160x200cm ebatında olup Alüminyum Dubla Kapı yapılmaktadır. Tek Kapı 90*200cm ebatlarına Sandwich panel yapılmaktadır.
PENCERELER PENCERE 120/100cm Ölçülerinde PVC Pencere TSE Onaylı Markalar
PENCERE KASASI 1,2 mm kalınlığında soğuk şekillenmiş galvaniz sacdan oluşturulur.
VASİSTAS 40/60 cm ebatlarında PVC doğrama
CAM PENCERE 4+9+4 mm ısı kontrol kaplamalı çif cam
BOYA DIŞ CEPHE Çift kat akrilik dış cephe boyası
METAL AKSAM Çift kat astar ve çift kat yağlı boya
İÇ CEPHE Çift kat plastik boya
TAVAN Çift kat plastik boya
ELEKTRİK TESİSATI (SIVA ÜSTÜ) KABLO Tüm tesisat TSE’ li PVC kablo kanalı ile dışardan döşenir.
PRİZ ve DÜĞMELER TSE onaylı markalar.
AYDINLATMA TSE onaylı armatür.
ELEKTRİK PANOSU Alıcıya aittir.
SAYAÇ Alıcıya aittir.
SIHHÎ TESİSAT (SIVA ALTI) TEMİZ SU BORULARI PCV Boru (FIRAT MARKA)
PİS SU BORULARI PVC Boru (FIRAT MARKA)
VİTRİFİYELER TSE’li
SU SAYACI Alıcıya aittir.
CAM YÜNÜ ( Çatı Şiltesi ) TS 825, ISO14001:1996, ISO9001:1994 Belgeli
Kalınlığı = 80 mm
Uzunluğu = 1000 cm
Genişliği = 120 cm
Yoğunluğu = 18 kg/m³
Isı Geçirgenlik Direnci = 2 m²k/w
Isı İletkenlik Hesap Değeri = 0.04 w/mk ( TS825 )( DIN4108 )
Subuharı Difüzyon Direnç Faktörü = µ:1 dir ( TS825 )( DINS2615 )
Ateşe Dayanım = Yanmaz Malzemeler A Sınıfı ( DIN4102 )
Etkileşim Sıcaklığı = 250 °C max.

Zemin betonu ve her türlü hafriyat ve çevre düzenleme işleri, zemin ve duvar kaplamaları (şap, seramik, halı, fayans vb.) , prefabrik bina haricidir bağlantıların yapılması (elektrik, pissu, temiz su) , belediyeden alınması gereken müsaadeler ve ruhsat işleri, ısıtma ve soğutma tesisatları (kalorifer, klima vb.), montaj ekibinin konaklama ve yemek bedelleri, malzemenin nakliye ve nakliye müşterimize aittir.
